一、13類幕牆質量通病

1、埋件

2、龍骨

3、石材幕牆

4、金屬幕牆

5、框架玻璃幕牆

6、全玻幕牆

7、點式幕牆

8、單元幕牆

9、門窗

10、保溫、防火、防雷

11、打膠

12、防水

13、清理

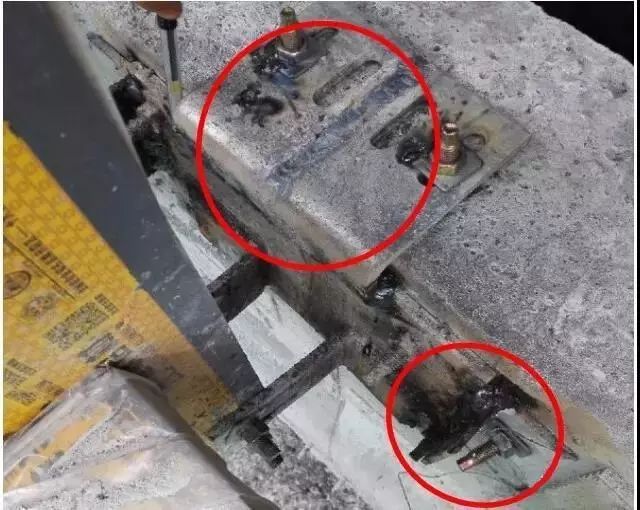

●圖一化學螺栓安裝傾斜，沒裝彈墊片；

●圖二化學螺栓植入深度不夠；

●圖三化學螺栓方墊片、彈墊（防松介子）均安裝，且化學螺栓植入深度合理。

2、 後補埋闆安裝鍍鋅鋼墊片生鏽

●鍍鋅鋼墊片生鏽，應檢查材料表面處理方式是否按圖紙要求，熱鍍鋅還是冷鍍鋅。

●應做好材料進場的檢驗報驗工序和材料的堆放工作。

3、後補埋闆安裝

●後補埋件不允許固定于磚牆結構或批蕩面上，應固定于鋼筋混凝土結構處。

●上圖兩張爲錯誤安裝方式，下面圖例爲正确安裝方式。

4、後補埋闆補強安裝

●圖一中後置埋件安裝由于打化學錨栓碰到鋼筋，直接將化學螺栓打在四周用方墊片固定埋闆做法錯誤；

●圖二中上端用7字鋼闆加固，側邊用角鋼加固安裝。

5、玻璃幕牆陰陽角後補埋闆、連接角碼的安裝

●陰陽角位置埋闆及連接角碼的安裝通病問題比較突出， 應按圖紙節點施工。

●如遇不能施工的部位，應經相關設計單位确認變更做法後再進行施工。

●圖一中兩圖分别爲陰角、陽角常見錯誤做法，圖二中圖例爲正确做法，能看出轉角位置需用兩塊埋闆固定，轉角轉接鋼件也需做特殊加工。

6、 焊接及防腐防鏽工藝

●圖一中可看出鋼結構焊縫密實飽滿、平滑，焊紋呈波浪形，且敲渣幹淨。

●圖二中鋼結構做氟碳漆噴塗密實、完整，焊縫處噴塗更厚實。

7、 玻璃壓闆安裝不規範

●明框幕牆玻璃壓闆應通長安裝。

●左側爲斷開安裝方式,右側爲連續通長方式。

●連續通長安裝對穩固性、外觀平整度、防滲水性均有保證。

●左右兩圖用于固定壓闆的釘錯誤，需用中間圖所示不鏽鋼機絲釘或不鏽鋼螺栓固定，間距300mm排布。

8、玻璃幕牆壓闆安裝

●明框幕牆玻璃壓闆處膠條不允許用雙面貼代替,容易漏水， 須用三元乙丙防水膠條。

●圖一爲錯誤安裝，圖二爲正确安裝方式。

9、玻璃幕牆橫向龍骨安裝

●橫梁安裝時開孔施工不規範，導緻開孔過大安裝橫梁有扭曲情況（圖二） 。

●圖一、三橫梁角碼第一次開孔安裝後碰到立柱内筋，然後重新開孔，造成

重複開孔，孔位變大，玻璃安裝完成後易使橫梁扭曲。

●正常施工工藝應根據圖四節點圖中橫梁角碼的定位尺寸，确定角碼開孔進

出、高度及孔徑尺寸。且固定橫梁角碼需用不鏽鋼對穿螺栓。

10、玻璃幕牆橫向龍骨安裝

●橫梁與立柱膠條不允許用雙面貼代替，容易造成漏水隐患。

●圖一爲錯誤安裝，圖二爲正确安裝方式。

11、玻璃幕牆立柱頂部安裝

●幕牆立柱頂部不允許用自攻釘固定。

●左側爲錯誤安裝，右側爲正确安裝方式。

12、玻璃幕牆立柱底部安裝

●焊接後焊縫應除焊渣并進行防鏽處理。鋼套芯與鋁立柱接觸部位用橡膠墊絕緣處理。

●圖一爲錯誤安裝，圖二爲正确安裝方式。

13、玻璃幕牆立柱頂部安裝（标準做法）

幕牆立柱頂部安裝節點（圖一爲一般通用做法，請注意角碼是開橫向長條孔的，具體按施工圖紙要求或在圖紙會審時确定）。

14、玻璃幕牆立柱底部安裝（标準做法）

幕牆立柱底部安裝節點，下部應爲套芯連接（鋁合金套芯或鋼套芯加絕緣墊片）。（彩色三張圖片爲常見錯誤做法，而且由于空位大隻能用螺釘直接固定，造成幕牆立柱無法伸縮， 圖二爲一般通用較容易的施工做法，具體按施工圖紙要求或在圖紙會審時确定） 。

15、玻璃幕牆特殊節點後補埋闆安裝

現場對于幕牆施工圖紙熟悉程度不夠，節點要求在标準節點位置采用雙支座埋闆固定方式，現場隻安裝了一塊，且上下立柱伸縮縫之間沒有打密封膠進行密封，應加強對圖紙的理解和按圖施工。

16、玻璃幕牆轉角立柱安裝(不按圖施工)

玻璃幕牆轉角位置型材立柱材料模号用錯,導緻現場玻璃與立柱剛性接觸、玻璃壓闆裝不上，玻璃隻能三邊固定，不能按常規四邊進行固定。存在安全隐患及防水隐患。

17、玻璃幕牆懸挑鋼結構安裝（不按圖施工）

懸挑鋼結構位置後補埋闆未按圖紙要求施工：

1）、後補埋闆實際采用8mm厚度，圖紙要求采用16mm厚度，且埋闆長寬尺寸也不夠；

2）、平挑及斜拉鋼通根部均未做加強肋闆，圖紙要求四面共八塊；

3）、鋼通位置後補埋闆圖紙要求九個M16X190mm化學螺栓固定，實際隻有四個M12X120mm化學螺栓固定，且個别安裝傾斜；

18、 明框玻璃幕牆安裝

明框幕牆外裝飾框平整度、垂直度差，接口随意；材料加工精度差，縫隙過大，容易造成漏水，部分豎向蓋闆安裝扭曲變形。

19、玻璃幕牆層間封修安裝

●防火封堵不允許露空，需用1.5mm鍍鋅鋼闆，用鋼釘進行固定（ 間距每300mm一個固定點），100mm厚防火棉進行封堵，最後用防火密封膠進行打釘位置、接口及沿邊打膠密封。

●左側兩圖爲部分安裝不完整并沒有注防火膠封堵，右側爲正确安裝方式。

20、玻璃幕牆層間防火問題

●現場防火隔離帶施工不規範，部分固定射釘間距大于300mm,而且沒有按要求使用防火密封膠進行密封，而是随便使用現場的一般密封膠進行密封（一般的密封膠受熱受燃後會釋放有毒有害氣體）。

●矽酮防火密封膠（防火隔離帶）檢測項目：（ 1）與所接觸的鍍鋅鋼闆相溶性，（ 2）拉伸及硬度。

21、玻璃幕牆樓層内隔間防火問題

●左圖現場防火隔離帶施工不規範， 樓層内各開間之間也需做豎向防火封堵（上接頂部防火隔離層，下接樓闆防火隔離層，做到每個防火分區獨立）；

●右圖中現場做了樓層開間豎向防火封堵，但是防火闆靠室内一側也需折邊打釘固定在牆上。

22、玻璃幕牆層間封修問題

●左圖中混凝土梁高過幕牆橫梁高度，幕牆層間防火封修安裝後，室外面可見封修闆；右側圖中建築牆面露底，影響建築美觀效果。

●以後在幕牆施工過程中，應加強對現場結構的複核，遇到特殊情況，應及時跟設計管理中心溝通，盡量將問題控制在工程大面施工前。

23、 隐框玻璃幕牆現場注膠安裝

雙面貼尺寸未符合圖紙要求（上圖中施工圖示雙面貼寬度應爲10mm寬，實際使用爲15mm），雙面貼超寬導緻結構膠注膠面積不夠，影響玻璃與鋁合金副框之間粘結的牢固性，容易造成安全隐患。

24、 隐框玻璃幕牆現場注膠安裝

●結構膠施工場地應該幹淨整潔并圍蔽（原則上不允許在現場進行注膠施工，但由于特殊需求部分在現場進行注膠施工），注膠前，結構膠應進行相溶性見證送檢試驗合格後方可進行注膠施工， 同一施工區域，應使用相同品牌的結構膠和密封膠，以确保相溶性。在注膠施工前，應先用二甲苯、酒精等清潔劑把注膠面清潔幹淨後方可進行注膠施工。

●左側場地混亂（場地混亂，無圍蔽），右側爲正确（場地幹淨整潔）。

●矽酮結構膠檢測項目：（ 1）與所接觸的玻璃、鋁合金副框、雙面貼、泡沫棒條等的相容性，（ 2）矽酮結構膠現場剝離試驗、（ 3）拉伸及硬度。

25、玻璃幕牆打膠，開啓部分排水孔處理

●部分鋁合金窗防水打膠處理不到位，圖中紅圈所示，所有拼接位、螺絲位均應做打膠防水處理。

●部分排水孔開孔不到位。

26、 鋁合金窗穿膠條

●個别項目的鋁合金窗固定窗在工廠加工時沒有穿密封膠條；

●型材不穿膠條易使玻璃安裝過程中發生破損，安裝完成後隔音、防水效果變會差（現場不穿膠條的部分，改爲注密封膠） 。

●穿密封膠條與注膠對比：穿密封膠條比打密封膠綜合成本要低，且穿密封膠條後鋁合金窗隔音、防水效果要更好（玻璃安裝後基本與膠條貼合緊密，不易松動，外側打膠防水效果更好）。

27、玻璃幕牆、鋁窗密封膠問題

●部分窗邊有開膠起邊現象，此種現象有兩種原因，一個原因是打膠前施工基層未清理幹淨，另一個原因是所使用的密封膠與所接觸的基體存在不相容現象， 同一現場使用的密封膠有多種品牌，同一部位使用的不同品牌密封膠發生不相容， 因此兩種原因均有可能，所以在玻璃、鋁單闆幕牆、鋁合金門窗收邊注膠前，應對所使用的中性矽酮密封膠進行見證送檢。

●具體玻璃、鋁單闆幕牆、鋁合金門窗中性矽酮密封膠檢測項目：（ 1）與所接觸的玻璃、鋁單闆、門窗鋁材、泡沫棒等的相溶性，（ 2）拉伸及硬度。

●石材幕牆中性矽酮密封膠檢測項目：（ 1）與所接觸的石材、泡沫棒等的相溶性，（ 2）拉伸及硬度，（ 3）石材污染性。

28、玻璃幕牆安裝完成後淋水試驗

幕牆在外排架拆除前的淋水試驗未做。

29、石材幕牆安裝

石材定縫不允許用金屬墊片。應采用橡膠墊。

30、石材幕牆龍骨安裝

石材幕牆各樓之間的伸縮縫處鋼龍骨需斷開安裝。

31、石材幕牆龍骨轉接鋼件安裝

三、材料質量管控

1、埋件、連接件、轉接件

l 埋件的厚度、尺寸、防腐處理必須符合設計要求

l 預置埋件的拉錨筋必須符合設計要求，砼振搗必須密實，尺寸較大的埋件需設排氣孔

l 後置埋件的化學錨栓、膨脹螺栓規格必須符合設計要求

l 各種角鋼、方鋼、槽鋼、挂件、背栓、蝶形卡等，其規格、防腐處理必須符合設計要求

l 背栓應采用316不鏽鋼制作

l 鋁立柱斷開連接處套芯應采用不鏽鋼螺栓

2、鋁單闆

品牌庫，鋁單闆有品牌庫要求

闆材厚度，幕牆用鋁單闆厚度不低于2.5mm，壓頂用鋁單闆厚度不低于3.0mm

鋁合金闆牌号爲3003-H24， 在折彎位置不能出現裂紋

3、玻璃

l 玻璃的種類、厚度、尺寸、表面處理等應符合設計要求

l 安全玻璃必須有3C強制認證

l 構件式玻璃幕牆單片玻璃、中空玻璃的任一片玻璃厚度不宜小于6mm，夾層玻璃的單片厚度不宜小于5mm，夾層玻璃、中空玻璃的兩片玻璃厚度差不應大于3mm

l 幕牆玻璃邊緣應進行磨邊和倒角處理

l 構件式幕牆玻璃的反射比不應大于0.3

l 構件式中空玻璃氣體層厚度不應小于9mm

l 明框玻璃幕牆的中空玻璃可采用丁基密封膠和聚硫密封膠，隐框和半隐框玻璃幕牆的中空玻璃應采用丁基密封膠和矽酮結構密封膠

l 全玻幕牆的面闆玻璃厚度不小于10mm，夾層玻璃單片厚度不小于8mm，玻璃肋的厚度不小于12mm，斷面寬度不小于100mm

4、石材

l 厚度，亞光面、鏡面闆，(＋2.0－1.0)；粗面闆，(＋3.0－1.0)，火燒石材的厚度應比拋光石材的厚度尺寸大3mm

l 最小厚度，天然花崗石25mm，天然大理石35mm

l 材質，理石與崗石，天然與人工，黃金麻與黃鏽石等

l 表面處理、色差、斷面、放射性、彎曲強度

l 在嚴寒和寒冷地區，幕牆用石材面闆的抗凍系數不小于0.8

l 口條、側幫一般要求整體加工，非整體加工，需設計、成本同意，并有加固措施。

5、岩棉

l 品牌庫，岩棉有品牌庫要求

l 物理性能與化學性能複試，要求同一批次取樣後送同一家檢測單位，同時實行物理性能與化學性能複試

l 區分防火岩棉與保溫岩棉

6、密封膠

l 結構膠、耐候膠同相粘接的幕牆基材、飾面闆、附件和其他材料應具有相容性

l 矽酮結構密封膠應打注飽滿，且不得在現場進行打注

l 防火層的密封材料應采用防火密封膠

l 石材幕牆金屬挂件與石材間粘接固定材料應選用幹挂石材用環氧膠粘劑，不應使用不飽和聚酯類膠粘劑

四、幕牆質量檢查要點

1、埋件、連接件、轉接件施工

l 埋件定位必須複核，與主體結構、二次結構構造柱、圈梁等的一緻性

l 混凝土結構漏筋、狗洞等必須提前處理

l 埋件懸空、偏位必須補強處理，補強方式需經設計認可

l 化學錨栓、膨脹螺栓的數量不得缺失

l 化學錨栓、膨脹螺栓的位置，距砼結構邊緣應大于5cm

l 金屬幕牆和石材幕牆主龍骨插芯長度不小于400mm，玻璃幕牆主龍骨插芯長度不小于250mm

l 注意區分剛接與鉸接，滑動連接與固定連接

l 龍骨的空間定位必須進行複核，尤其是不規則造型

l 螺栓孔眼的大小與墊片、墊圈的匹配性

l 不同金屬材料接觸時應采用絕緣墊片分隔，墊片應采用改性聚丙烯層壓闆或聚四氟乙烯闆或尼龍12 墊片

l 焊接質量合格，單面或雙面焊、焊縫長度、飽滿等

l 焊接必須打磨并進行防腐處理

l 方通、圓通的端部必須做封口闆

2、金屬幕牆

l 鋁闆（或不鏽鋼闆）幕牆采用固定壓塊式方法安裝

l 鋁合金壓塊與立柱的連接螺釘間距不應大于300mm，螺釘距副框端部的距離不應大于100mm，鋁合金壓塊長度不小于35mm

l 加勁肋間距不大于600mm、固定方式應保證鋁闆外表面不變形、不褪色

l 鋁闆固定應采用不鏽鋼材質防水自攻釘進行固定

3、玻璃幕牆

l 隐框玻璃幕牆拼縫寬度不宜小于15mm

l 玻璃安裝前應將表面及四周塵土、污物擦拭幹淨，保證嵌縫耐候膠可靠黏結

l 玻璃的鍍膜面朝向室内

l 用于固定玻璃組合件的壓塊或其他連接件及螺釘等，應嚴格按設計或有關規範執行，嚴禁少裝或不裝緊固螺釘

l 防止産生污染、碰撞和變形受損

l 幕牆底部應設置砼擋水坎

4、石材幕牆

l 背栓式石材，孔中心線到闆邊的距離最小50mm孔底到闆面保留厚度最小8.0mm

l 通槽、短槽式石材，槽寬最小7.0mm，任意一端側邊到闆外表面距離最小8.0mm，槽深度最小16mm

l 蝶形背卡式石材，槽寬最小3mm，槽有效長度最小180mm，外槽到與其平行闆端邊距離最小50mm

l 在石材的銷釘孔或短槽内注入石材膠，以保證石材與挂件的可靠連接

l 相鄰轉角闆塊的連接不應采用粘結方式

l 石材幕牆底部與地面交接處應打耐候密封膠

5、消防安全

l 消防逃生通道的數量、位置、尺寸應符合設計要求，集團制度要求淨空0.8×1.2m，不得與立柱、龍骨沖突

l 消防逃生通道應用防火密封膠密封

l 必須進行層間封堵、豎向封堵

l 裝飾柱空腔必須進行封堵，避免煙囪效應

l 廣告位、店招、疏散樓梯、雨棚周邊必須防火封堵

l 防火封堵一般采用厚度≥1.5mm的鍍鋅鋼闆

l 門頭上方、消防通道兩側應進行防火與保溫封堵

6、節能保溫

l 埋闆位置的保溫

l 女兒牆上幕牆的封堵

l 雨棚上方、櫥窗周邊、店招上方的保溫封堵

l 懸挑構件的保溫做法

l 砌體必須抹灰，頂部必須塞實，洞口、孔眼必須提前封堵

l 保溫必須連續，固定牢固

l 室内有襯闆處，襯闆完成後，應先做保溫，再做外幕牆，嚴禁工序倒置，從室内施工保溫

7、泛光照明

l 燈具的位置與固定措施

l 各種線管的走向與保護，是否存在裸線

l 金屬軟管是否破損、生鏽

l 線管穿牆、穿闆的防水密封處理

l 燈具的排列與隐藏

l 泛光效果、色溫等是否符合設計要求

8、防雷

l 采用梁内縱向鋼筋做均壓環時，幕牆位于均壓環處的預埋件的錨筋必須與均壓環處梁的縱向鋼筋連通

l 設均壓環位置的幕牆立柱必須與均壓環連通，該位置處的幕牆橫梁必須與幕牆立柱連通

l 末設均壓環處的立柱必須與固定在設均壓環樓層的立柱連通

l 避雷帶在變形縫處必須設置伸縮彎

防雷焊接的搭接長度及方法

9、外觀檢查

l 表面平整度、曲面順滑度

l 不同立面效果、材料交叉處的處理方式

l 變形縫兩側的處理及效果

l 轉角處的作法及效果

l 逃生窗與立面的匹配性

l 是否存在結露現象

10、打膠

l 在灌注密封膠之前，所有注膠部位的玻璃和金屬表面，均用丙酮或專用清潔劑擦拭幹淨，但不得用濕布和清水擦洗，所有注膠面必須幹燥

l 注膠前需要在玻璃上粘貼上美紋紙加上保護

l 注膠速度均勻，厚度均勻，不要夾帶氣泡，膠道表面要呈凹曲面

l 膠縫厚度應遵守設計規定，結構矽酮膠必須在産品有效期内使用

五、幕牆質量其它工程照片
