鋁單闆通用施工圖HJSJ-2022

  目前金屬材料生産技術的逐漸成熟與逼真，鋁單闆是發展最快的建築裝飾材料之一，越來越多被應用于大型工裝及建築外立面裝飾項目、标志性建築物、商業建築、公共場所的内外裝修。

下面由華建工藝學會、華建環境設計研究所爲大家講述鋁單闆的構成與施工工藝指引！

▷目錄

1、什麽是鋁單闆

2、相關規範

3、該材料優缺點

4、使用範圍、用途

5、施工工藝及通用施工圖

1. 什麽是鋁單闆

鋁單闆是采用鋁合金闆材爲基礎，經過鉻化等處理後，再經過數控折彎等技術成型，表面采用多種技術處理，加工形成的一種新建築裝飾材料。

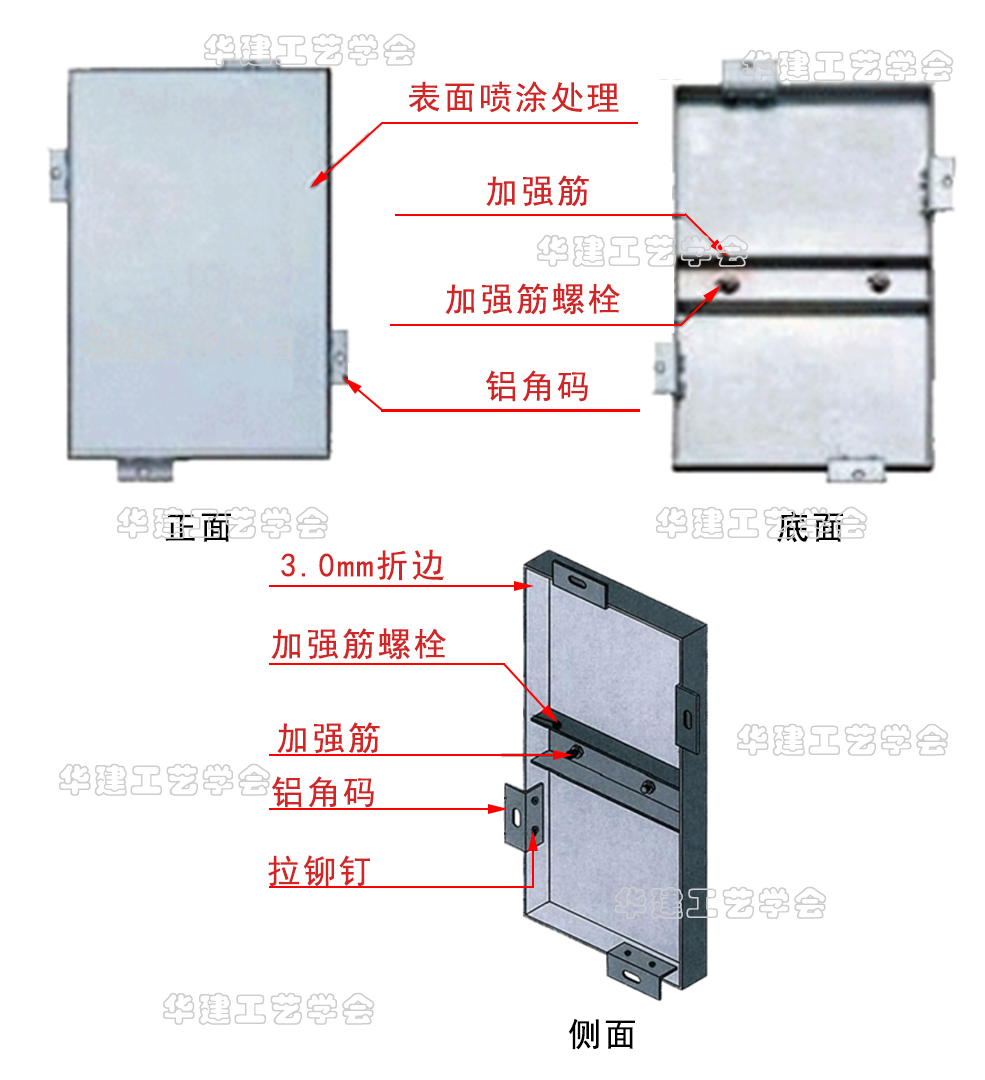

△鋁單闆構成

01、表面處理方式：

鋁單闆能呈現多樣化的表現形式，主要表面處理方式有：噴塗處理、輥塗處理、陽極氧化處理（價格較高）、覆膜處理、穿孔處理。

02、厚度：

鋁單闆常用的厚度爲：1.0mm、1.5mm、2.0mm、2.5mm、3.0mm。

03、市面上的價格：

鋁單闆價格主要受鋁闆品牌、钣金加工、表面噴塗等影響。

以市場常見的3.0mm厚鋁闆爲例，普通處理工藝平均價格爲250~300元/㎡。 陽極氧化處理的價格較高，在500-1000元/㎡。

△市面上鋁單闆的形狀種類

2. 相關規範

鋁單闆材料規範參考：《GBT3880.3-2012-一般工業用鋁及鋁合金闆、帶材第3部分：尺寸偏差》

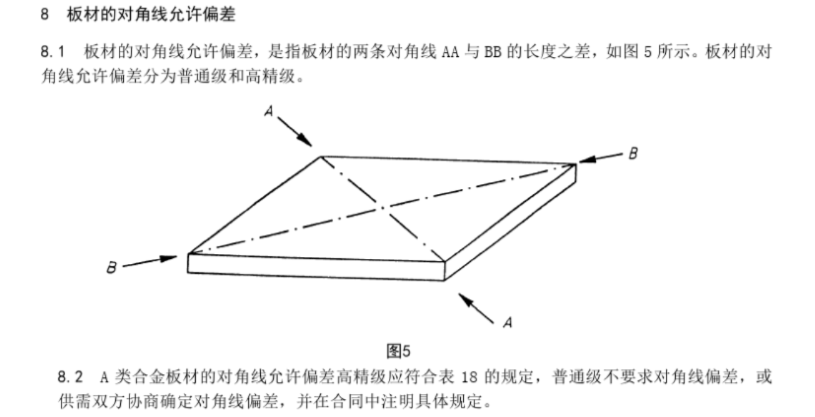

△鋁單闆相關規範

3. 該材料優缺點

1、重量輕，鋼性好、強度高。3.0mm厚鋁闆每平方闆重8kg，是不鏽鋼1/3的重量，抗拉強度100-280n/mm2。

2、耐久性和耐腐蝕性好。 采用kynar-500、hylur500爲基料的pvdf氟碳漆，可用25年不褪色。

3、工藝性好。 先加工後噴漆工藝，鋁闆可加工成平面、弧型、曲面和球面等各種複雜幾何形狀。

4、塗層均勻、色彩多樣。 先進靜電噴塗技術使得油漆與鋁闆間附著均勻一緻，顔色多樣，選擇空間大。

5、不易玷污，便于清潔保養。 氟塗料膜的非粘著性，使表面很難附著污染物，更具有良好向潔性。

6、安裝施工方便快捷。 鋁闆在工廠成型，施工現場不需裁切，固定在骨架上即可。

7、可回收再利用，有利環保。 鋁闆可100%回收，不同于玻璃，石材，陶瓷，鋁塑闆等裝飾材料，回收殘值高。

大面積使用鋁單闆很難保持平整度，容易起波紋，因此，在要求鋁闆平整度的情況下，建議使用選用蜂窩鋁闆較好。

4. 使用範圍、用途

因其表面光滑、耐候性較好、便于清潔，作爲牆面及屋面材料，廣泛應用于建築室内外環境中。

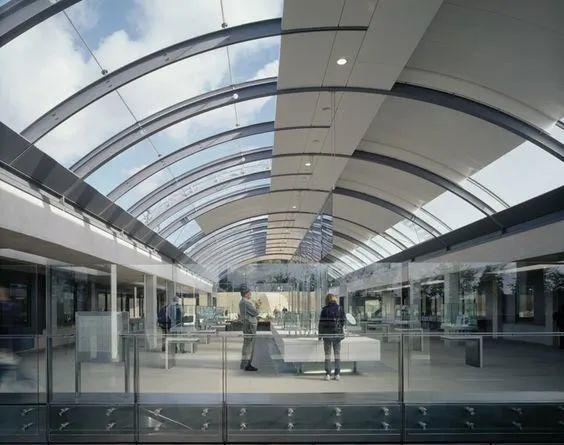

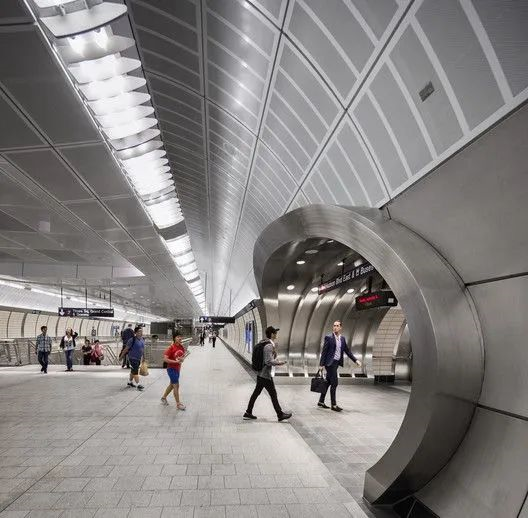

常運用在室内的機場、車站、醫院、體育場館、會議廳、歌劇院的牆面或吊頂。

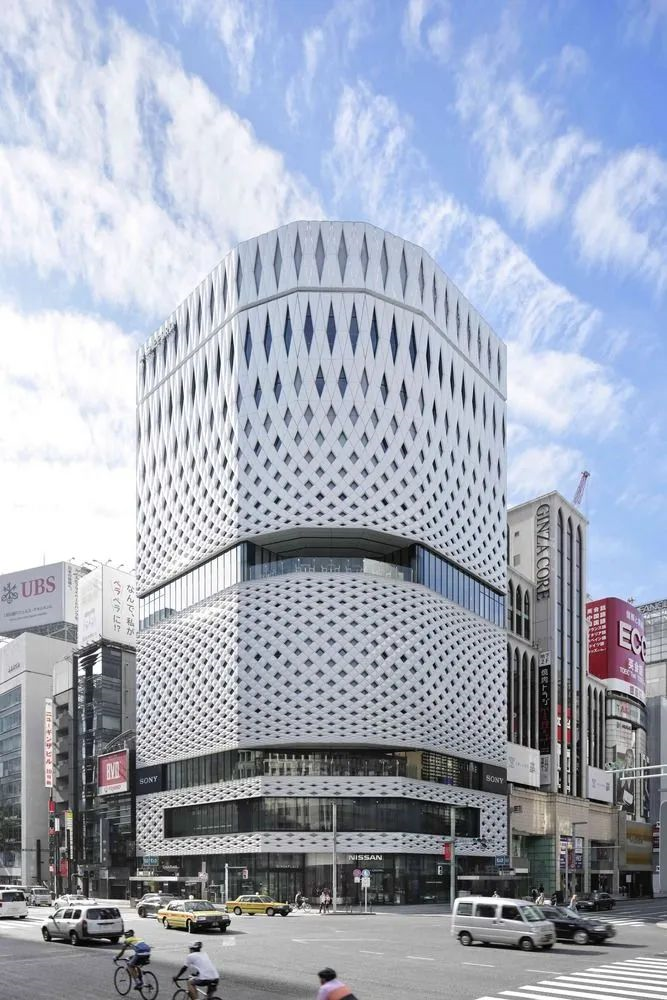

常見的外立面裝飾出現在：高層建築、異性建築、建築物外牆、雨棚等建築。

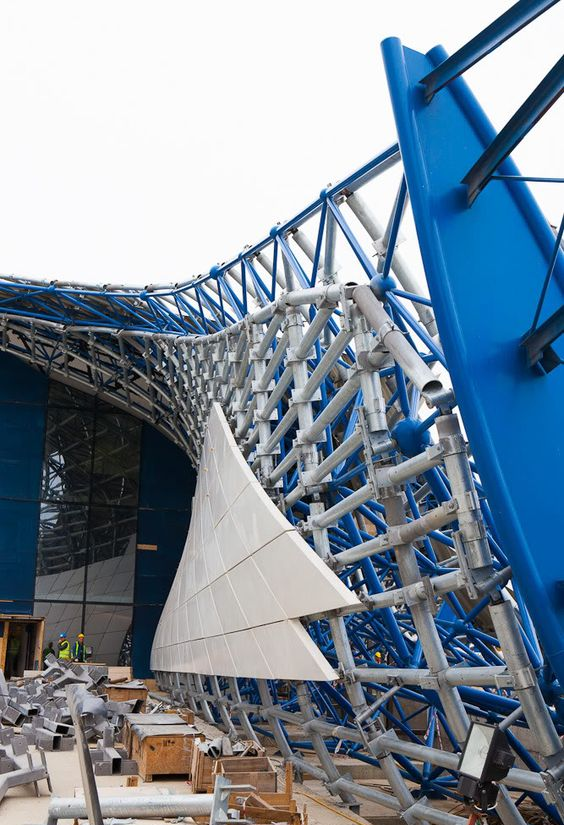

△鋁單闆施工現場圖

5. 鋁單闆通用施工圖

鋁單闆構造主要由面闆、加強筋和角碼組成。

角碼可直接由面闆折彎、沖壓成型，也可在面闆的小邊上鉚裝角碼成型。

加強筋與闆面後的電焊螺釘連接，使之成爲一個牢固的整體，極大增強了鋁單闆幕牆的強度與剛性，保證了長期使用中的平整度及抗風抗震能力。

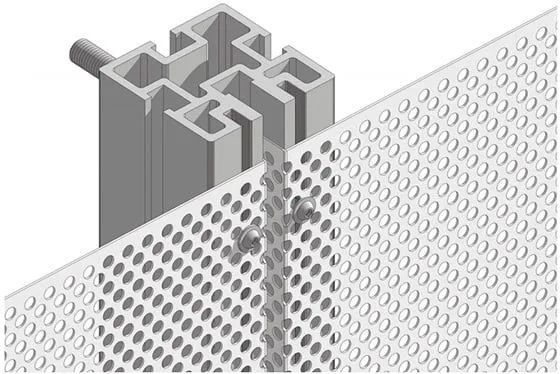

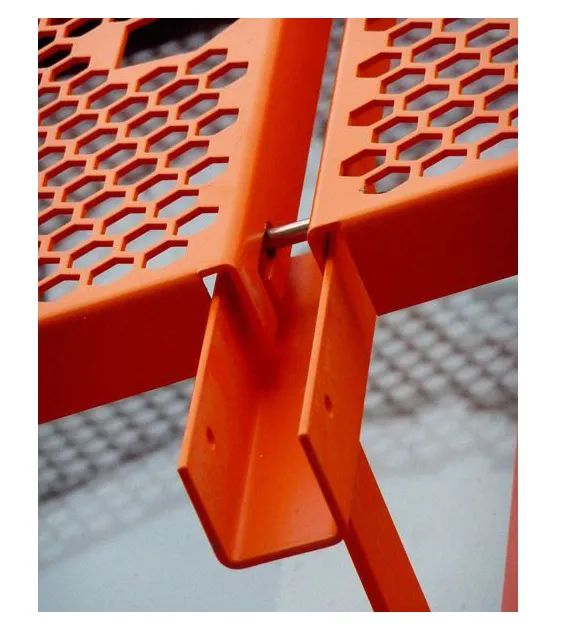

△鋁單闆連接細節圖

a 施工順序：

準備工作→現場放線→材料加工→基層處理→結構框架固定→牆面造型處理→安裝木制暗門→完成面處理。

b 注意要點：

1、鋁闆厚度的選擇

2、對鋁闆與鋁闆間留縫的處理

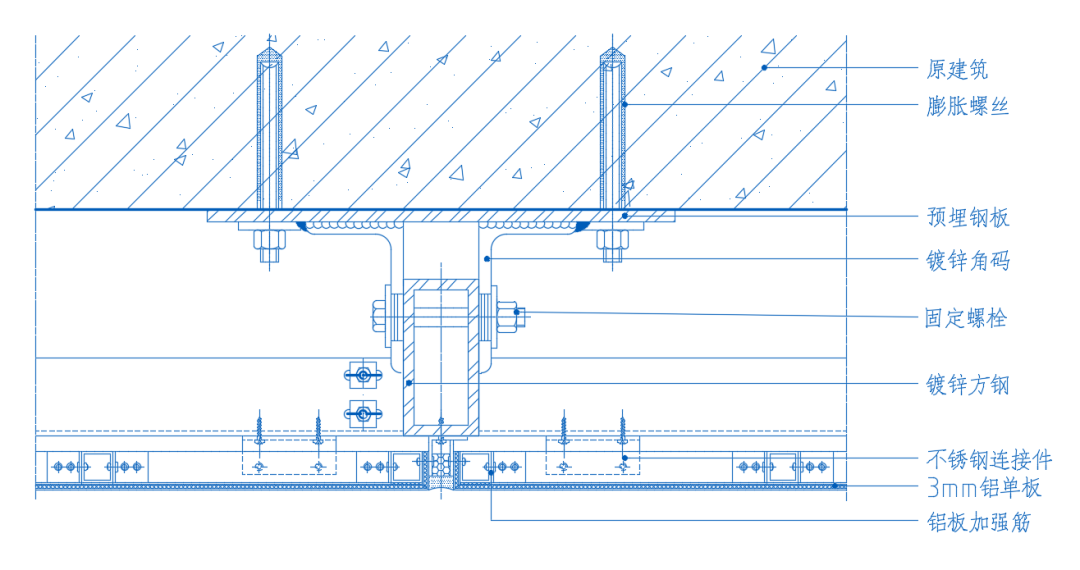

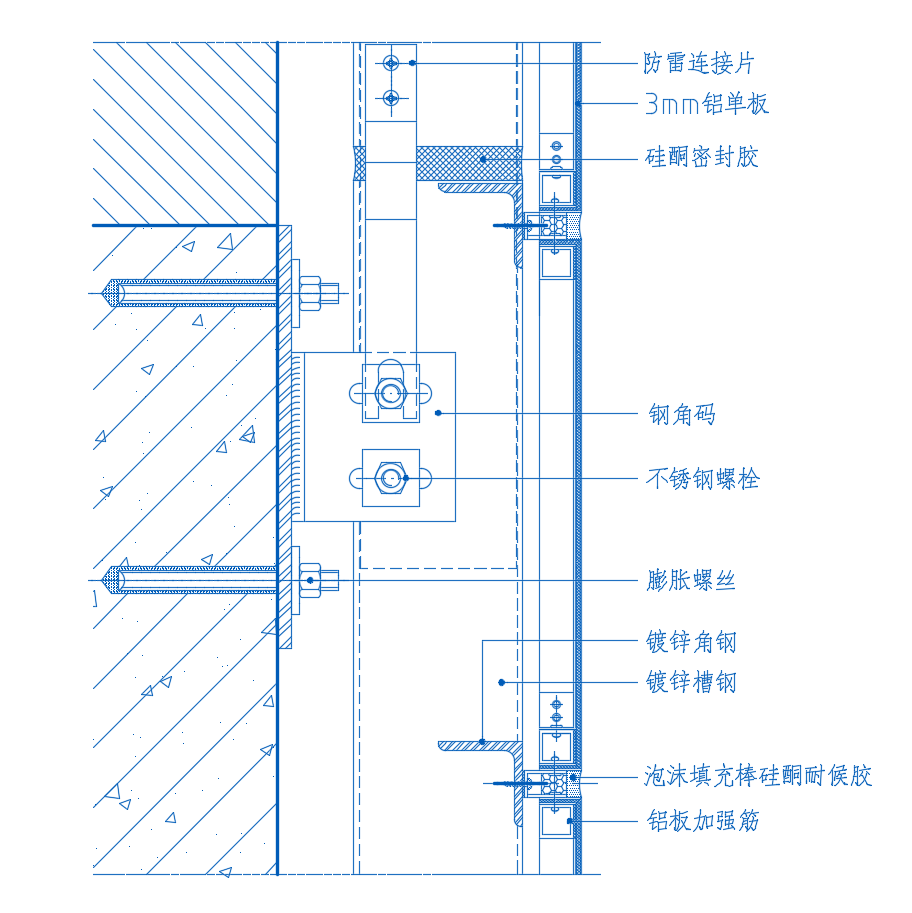

△鋁單闆牆面通用施工圖

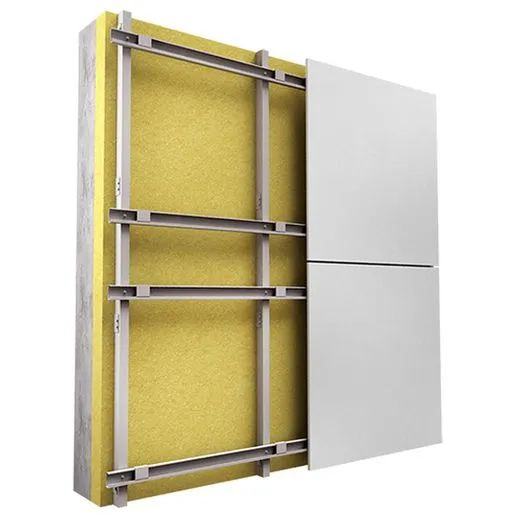

△剖面模型

   鋁單闆天花施工大樣
a 施工順序：

準備工作→現場放線→安裝吊杆→輕鋼主、副龍骨基層制作→固定骨架的連接件→固定骨架→安裝鋁單闆→收口處理→鋁單闆面處理。

b 注意要點：

1、鋁闆厚度的選擇

2、天花安裝鋁單闆常選擇密縫處理，注意鋁單闆的安裝順序。

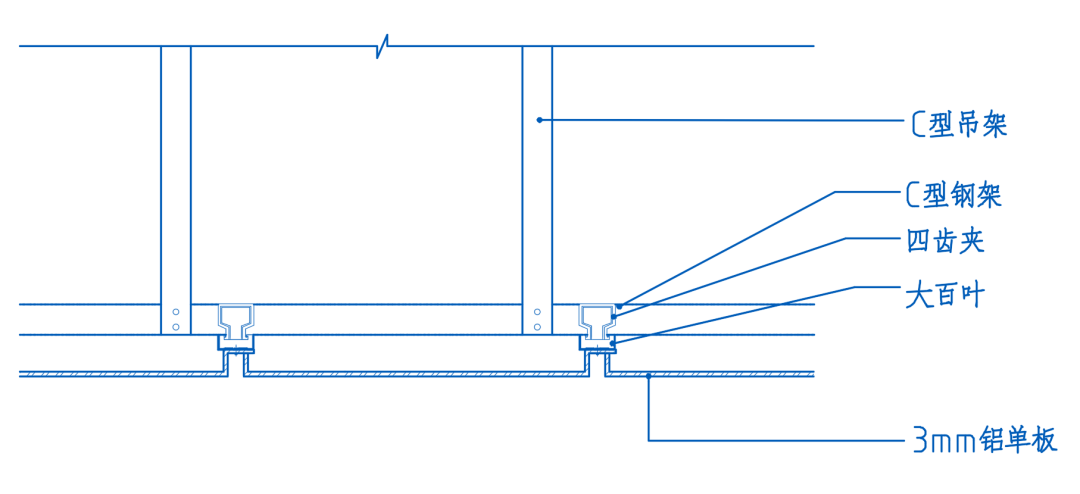

△鋁單闆天花通用施工圖

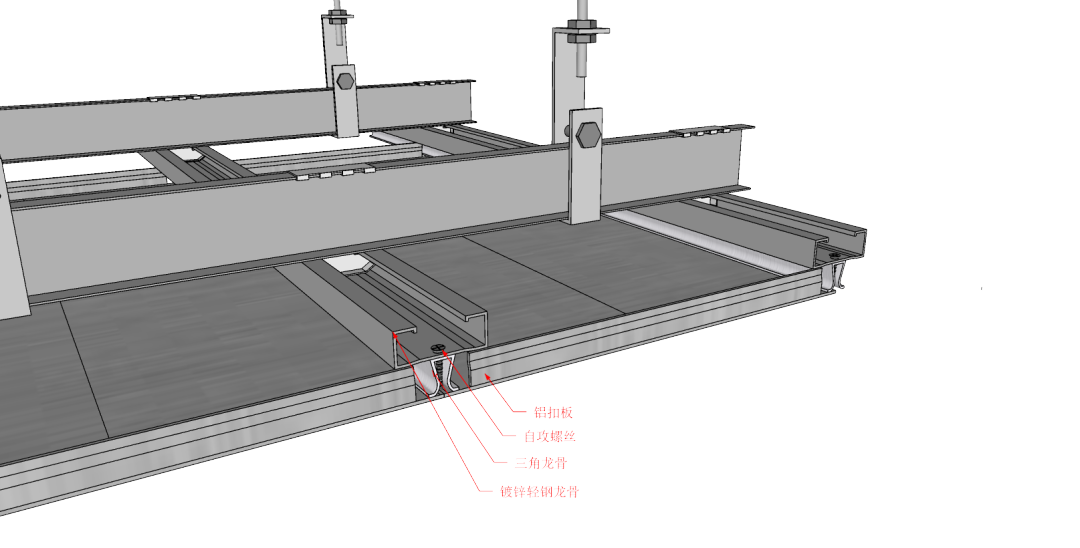

△剖面模型
