安泰膠談 | 單組分聚氨酯泡沫填縫劑常見問題分析

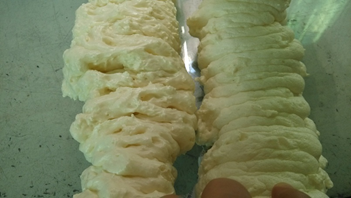

這個問題主要有兩方面(miàn)原因：

一是産品本身有效成(chéng)分少，發泡劑最終轉換爲固體的主要原料是黑料和白料，發泡量與二者總量有關。另一方面(miàn)是環境溫濕度低，膠打出來時膨脹不到位，後續固化也不充分。

所以要選擇質量好(hǎo)、口碑好(hǎo)的産品，秋冬寒冷季節施工時注意發泡膠預熱和噴水提高濕度。另外冬季型配方産品本身比夏季型配方産品發泡量略少。

主要是配方不合理，這些産品爲降低成(chéng)本，加填充料、增加白料的份量，導緻産品質地較軟，泡壁過薄，密度降低，氣溫變化後，無法承受熱脹冷縮變化，産生收縮，收縮幅度較嚴重的可以達到50%，而産品标準要求标準條件下收縮率不大于5%。

發泡劑之所以防水是因爲其泡孔爲閉孔結構，其内部結構的閉孔率要達到80%就(jiù)能(néng)起(qǐ)到防水保溫作用，但是劣質的産品由于配方不合理，不但發泡量低而且收縮嚴重，因此需要加入開孔劑讓泡沫開孔，這樣就(jiù)解決了收縮問題，但泡沫就(jiù)沒有彈性且漏水。

發泡劑隻要能(néng)搖得動就(jiù)能(néng)打得出、打得完，如果出現能(néng)搖動但是打不出或打不完的情形，可能(néng)有以下原因：

①發泡槍未裝配到位，閥門沒有打開，用力旋緊發泡槍，打開閥門即可。

②發泡槍槍口、适配器或槍管堵塞。要立即進行清理，可用清洗劑檢驗其是否通暢；或者直接更換新的發泡槍。

③發泡劑閥門出現“粘閥”現象，可能(néng)是長時間倒放所緻。産品使用前出現“粘閥”，建議聯系供應商換貨。

④膠體“凝膠”。産品生産中物料配比不正确，或保質期短，産品出現凝結。

這種情況比較少見，一般是生産過程中少灌了一種原料而沒有發泡，出現這種情況廠家都(dōu)會換貨，或者是産品過了儲存期。

由于氣溫低于5℃，尚未完全固化有發粉現象，但是0℃左右，24小時後發粉、發脆現象會消失。

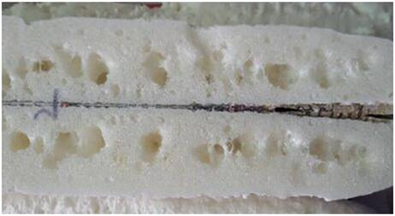

由于天氣幹燥，空氣濕度低于60%，就(jiù)會出現這種情況，此時可用加濕器或噴水霧提高空氣濕度。另外的原因是産品質量差，或者配方不合理，例如：夏季型産品在冬季使用就(jiù)極易出現孔洞現象。

罐子搖晃的次數要比平時多一倍，然後槍嘴出膠時要追著(zhe)槍嘴走，盡量不要擺動槍嘴來填充，可以分段施工，先靠牆體打上部分膠，表幹後再填充滿，豎縫可以先填充下半段，然後再填充其餘的窗縫。

首先保證膠的粘接面(miàn)沒有油性材料或特氟龍塗層，再确定施膠面(miàn)的灰塵和沙粒已清掃幹淨或者在膠粘面(miàn)上噴少量的水。

遇到大縫時，如是橫向(xiàng)的可以先在底層打一層，然後進行豎縫的填充，最後等原來橫縫的發泡劑表幹後再補滿填縫。這樣可以避免因一次性打滿而浪費很多膠。遇到特小的縫隙時，需要調小膠槍出膠速度，或者等用每罐的最後大約四分之一左右的時候去填充。

在膠粘面(miàn)噴少量的水、盡量采用擺動槍嘴來填充，以使膠漿出槍時更充分地接觸到空氣，縮短固化時間。工期較短，可以選擇前發泡的産品，這種前發泡的可以縮短固化時間。一般膠漿打出後40分鍾後可以做表面(miàn)處理，完全固化定型，不再膨脹也不會收縮。

原則上擠壓法較好(hǎo)，可以保留完整的發泡劑外皮，防水性更好(hǎo)，但是擠壓法特别要注意擠壓時間，選在膠體剛固化完成(chéng)又沒有形成(chéng)彈性這個時間段，發泡劑未固化時擠壓會破壞内部泡孔結構，導緻變成(chéng)中空；固化充分後膠體有彈性，擠壓後可能(néng)又回彈回來。

切割法施工較爲簡單，隻需用刀片將(jiāng)多餘膠體切除即可，表面(miàn)規則，便于後續施工操作，但切割法隻适用于閉孔率高的優質産品，閉孔率達到80%的發泡劑切割掉表皮之後還能(néng)夠防水。

文章來源：集泰股份
