反支撐和轉換層，到底有什麽區别？千萬别搞錯了！

反支撐和轉換層，到底有什麽區别？千萬别搞錯了！

反支撐是什麽？轉換層又是什麽？
什麽情況下需要用到反支撐或者轉換層？

支撐層和轉換層是必須要做的嗎？

具體的施工工藝是什麽樣的呢?

回答人@小助手

其實這個問題之前我們也說過哦~完整文章可在官網的【圖文】專欄裏面搜索《反支撐和轉換層，到底有什麽區别？》

01. 反支撐與轉換層的區别

反支撐和轉換層，到底有什麽區别？

我們先說相似點：

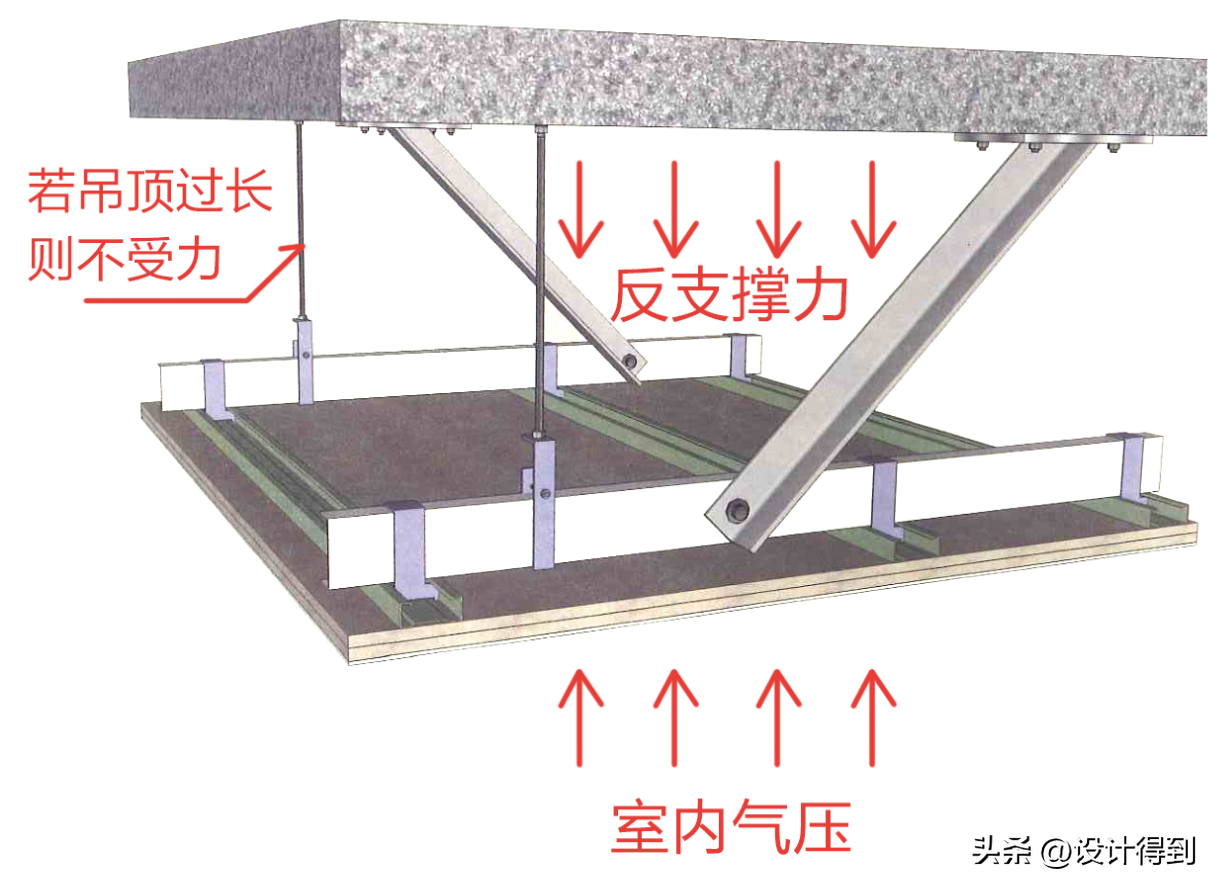

二者的作用都是縮短吊杆長度保證吊頂安全和方便吊頂空間内設備管道的排布，對吊頂加固避免吊頂内外氣壓不均，引起“風吹吊頂動”的現象。

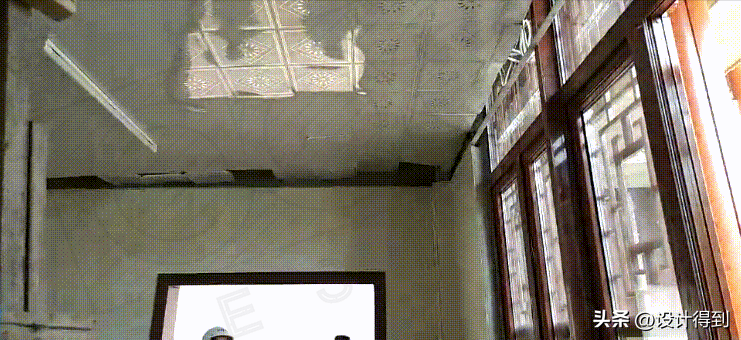

風吹吊頂動↑

二者不同點：

首先，結構不一樣（廢話）

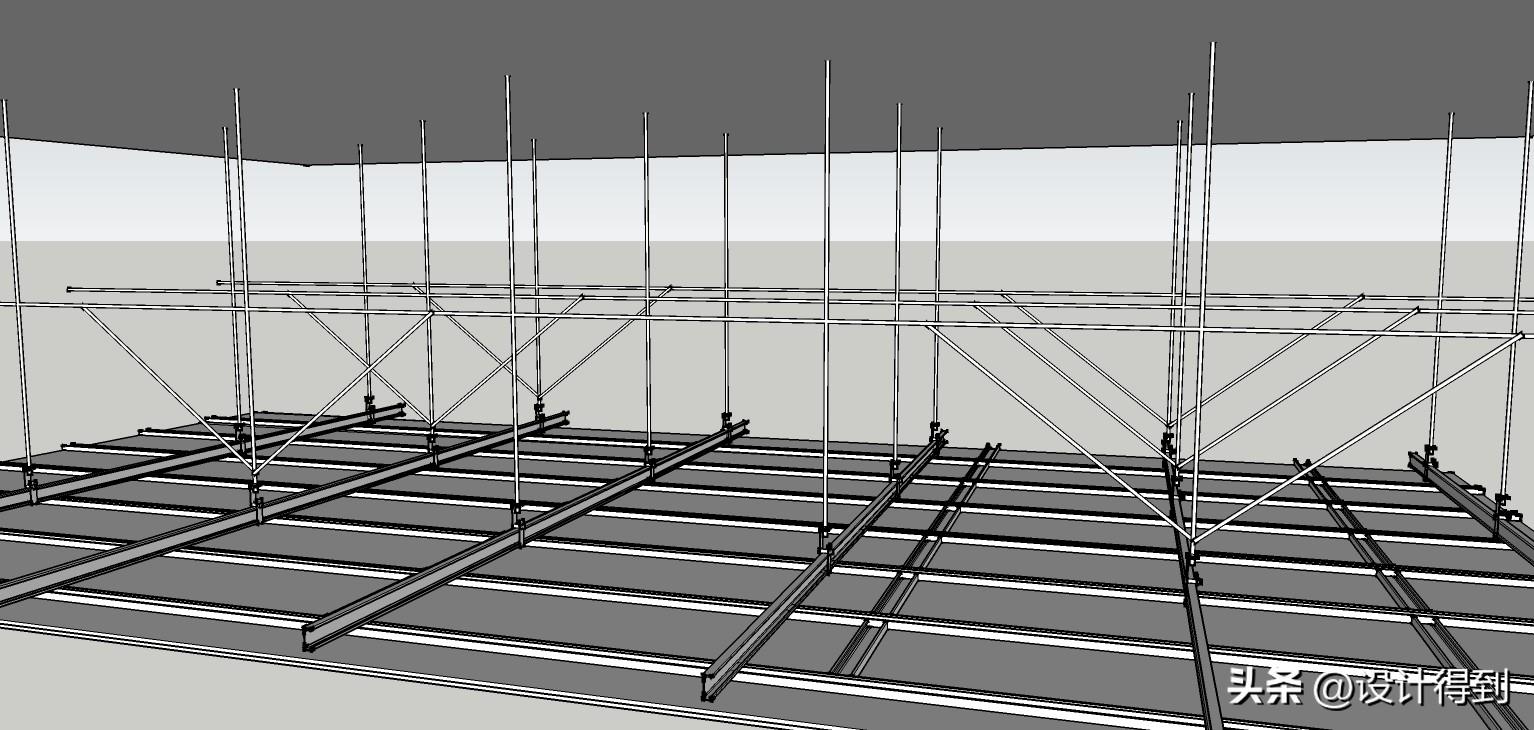

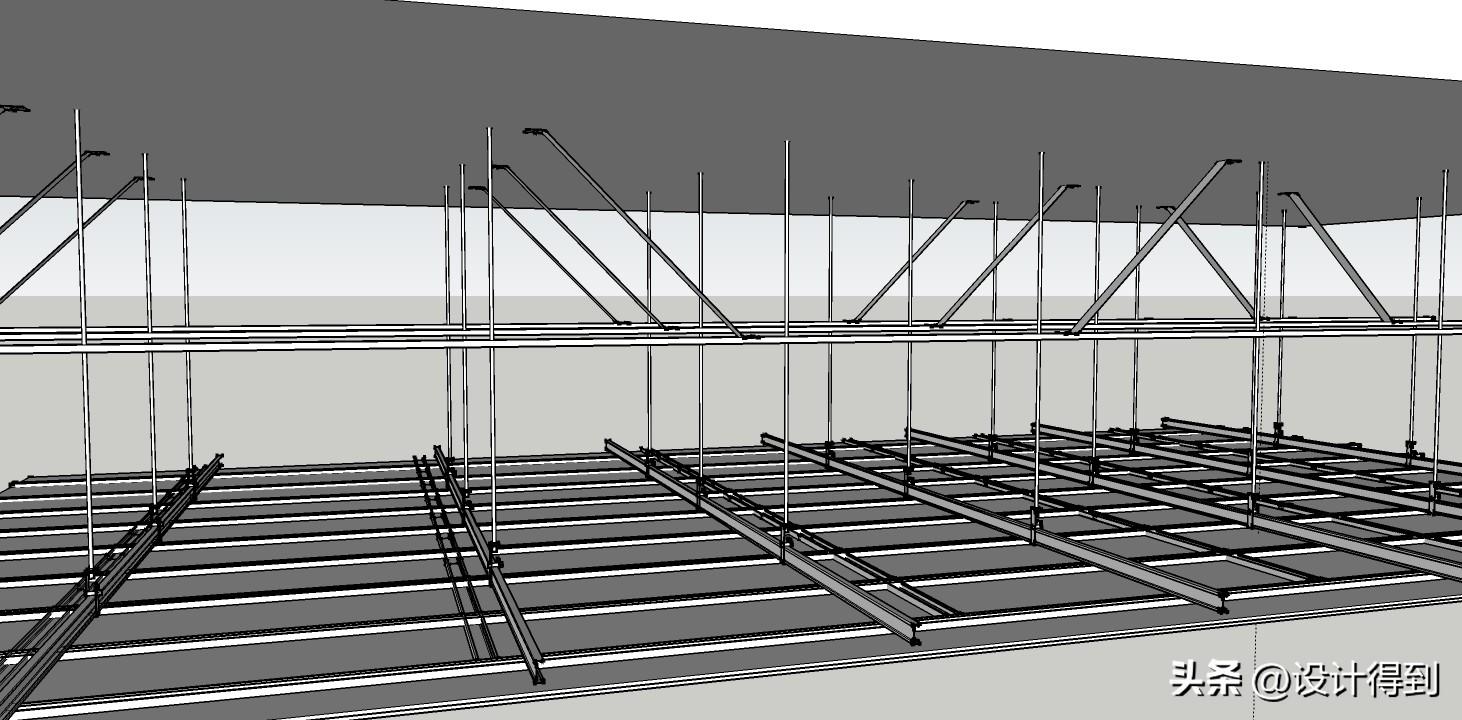

△反支撐

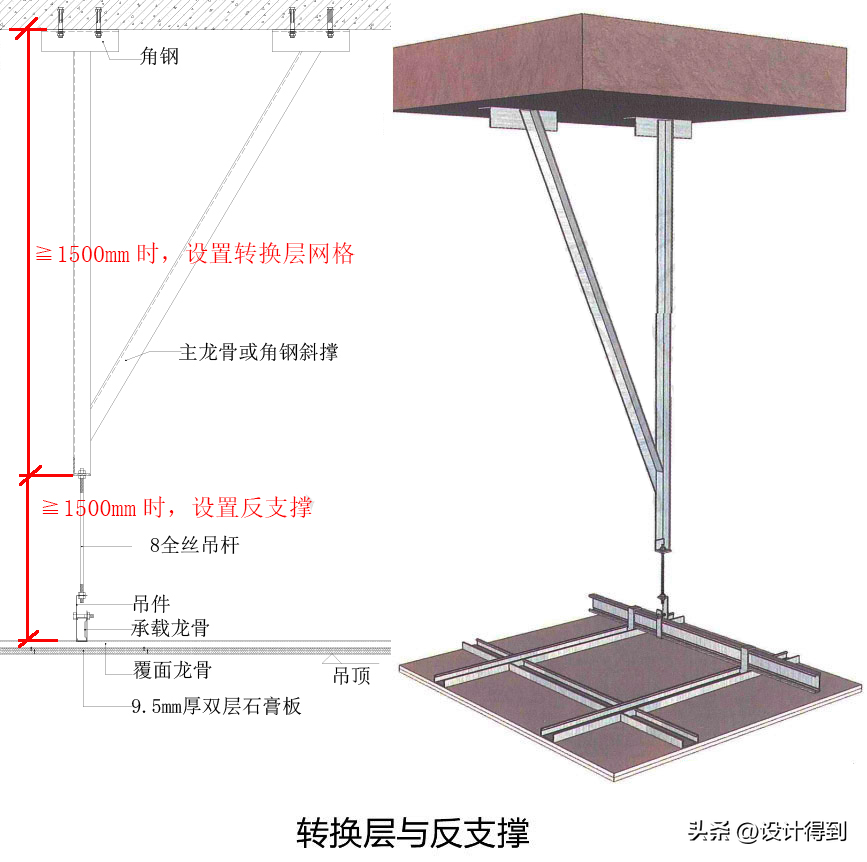

△轉換層

其次使用範圍不一樣：

反支撐是在局部使用,轉換層通常是大面積使用。

轉換層相比反支撐而言，安全性更好，當然成本也會更高。

02. 什麽時候需要用到反支撐/轉換層

驗收規範中，對什麽時候使用轉換層，有明文規定。

在驗收規範規定：

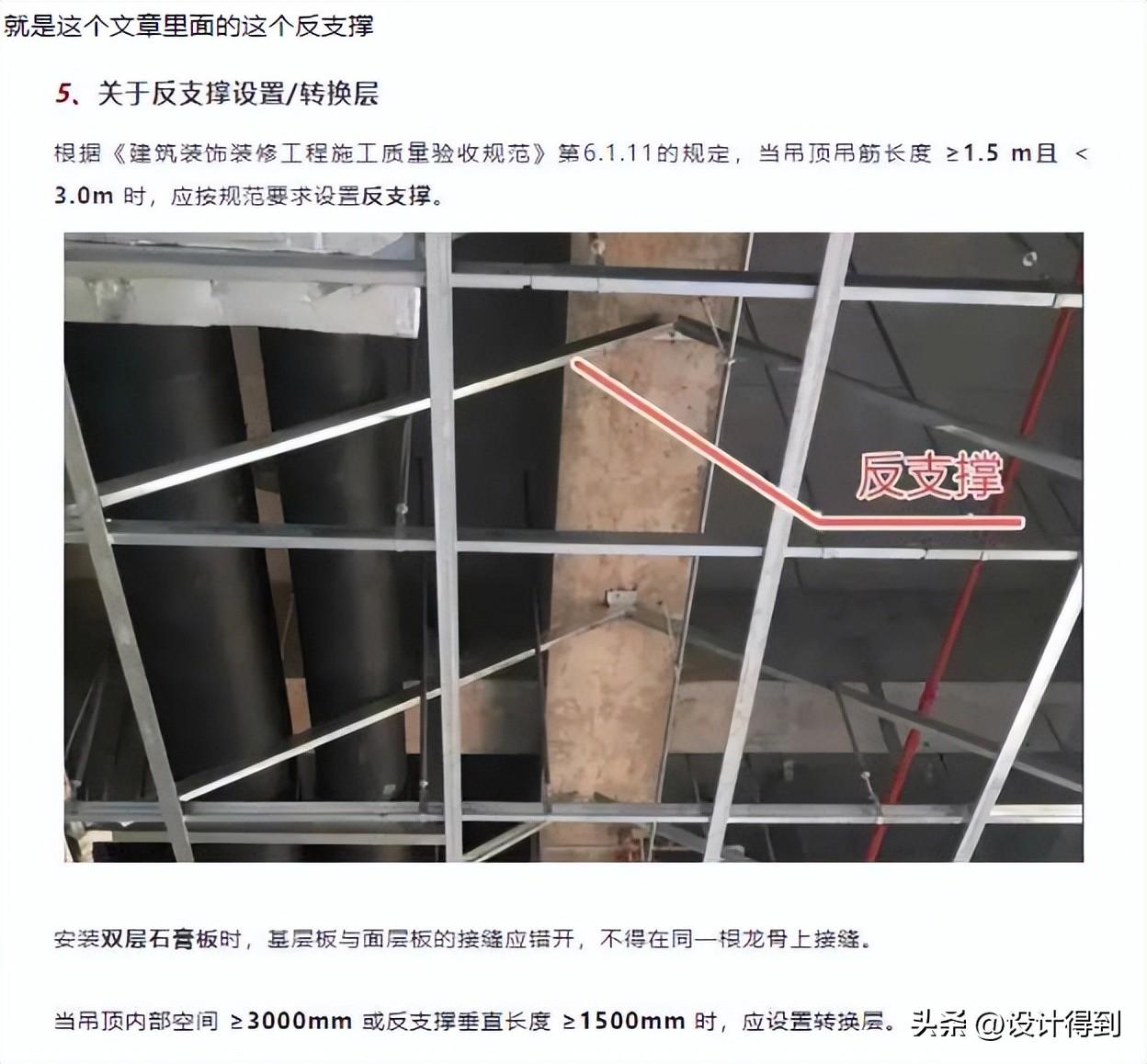

1、當吊頂吊筋長度大于1.5m且小于3.0m時，應按規範要求設置反向支撐。

2、當吊頂内部空間大于3.0m時，（或反支撐垂直長度＞1500mm時）應該設置轉換層；

PS：當吊杆與設備相遇時應調整并增設吊杆，吊頂面積較大時，吊頂設備排布複雜不建議使用反支撐。

03. 它們的标準做法有哪些？

反支撐做法有：主龍骨拉結法、吊杆通長拉結法、倒三角法。

轉換層做法有：鋼架轉換層、吊杆+鋼架轉換層。

1、反支撐做法

a、主龍骨拉結法

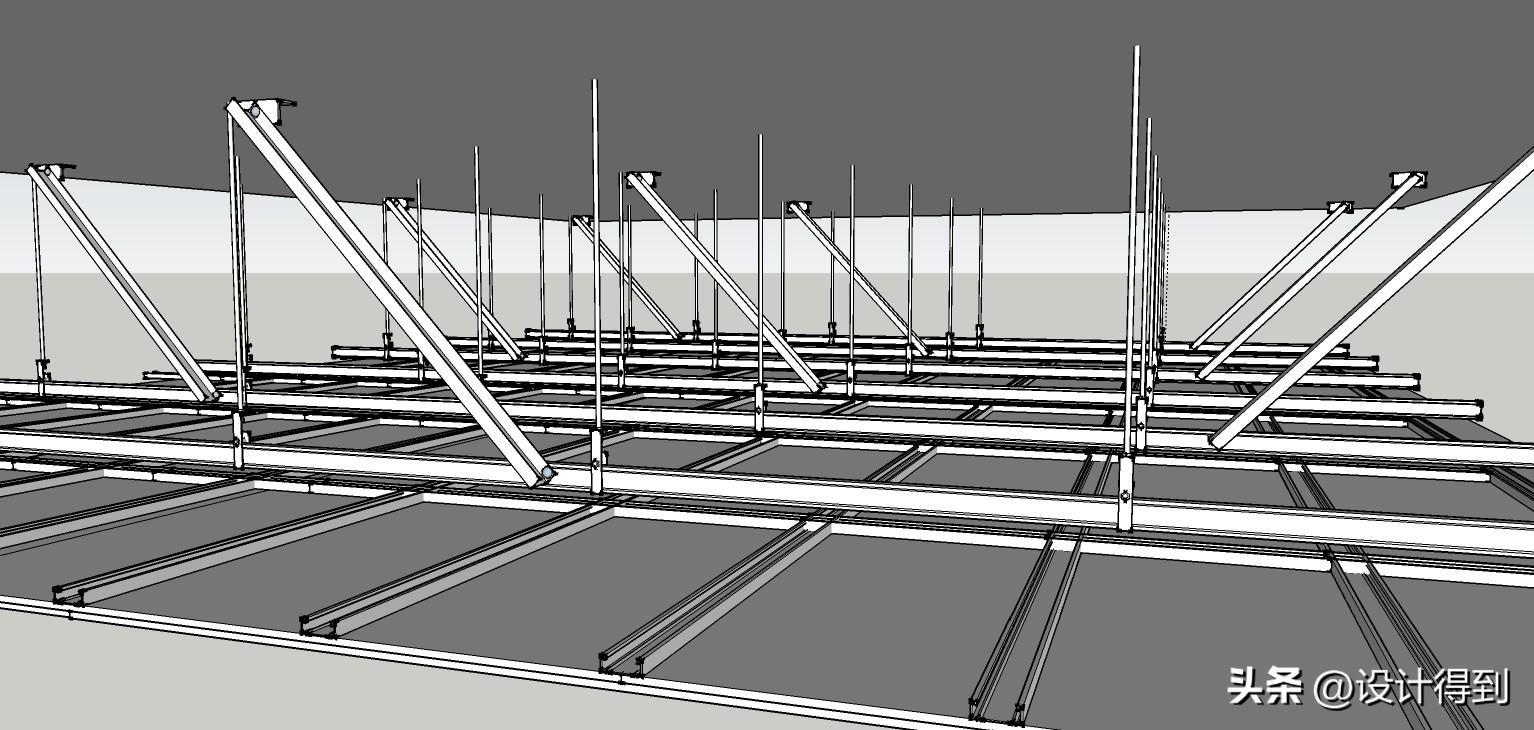

△主龍骨拉結法

主龍骨拉結法适用于吊杆長度超過1.5m且小于3m時。

具體做法：在CS60主龍骨橫撐底邊每隔主龍骨間距打孔，M8全牙吊杆穿過，位置确定後上下螺母固定。

CS60主龍骨斜撐每隔兩倍主龍骨間距相向設置；當吊杆長度超過1.5m且小于2m時，适當采用CS50主龍骨。

b、吊杆通長拉結法

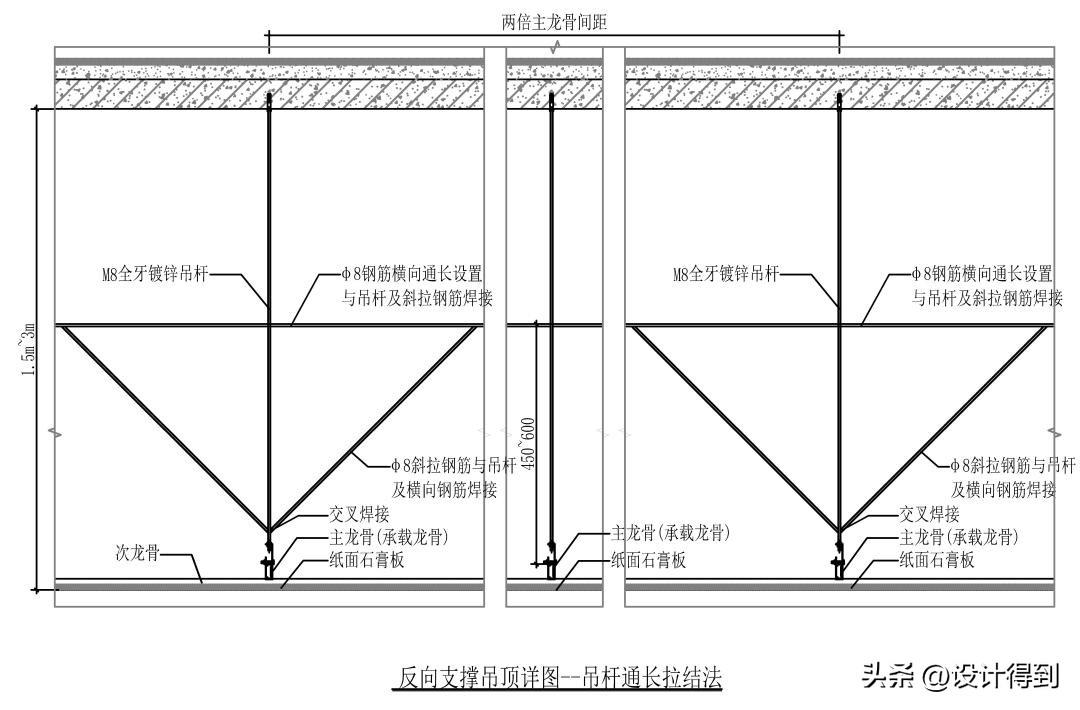

△吊杆通長拉結法

吊杆通長拉結法是在吊杆長度超過1.5m且小于3m時适用。

做法要求：斜拉鋼筋每隔兩倍主龍骨間距設置。∅8橫向鋼筋、斜拉鋼筋及其與M8全牙吊杆焊接處必須做防鏽處理。∅8鋼筋可用M8全牙吊杆替代，但焊接處需做防鏽處理。

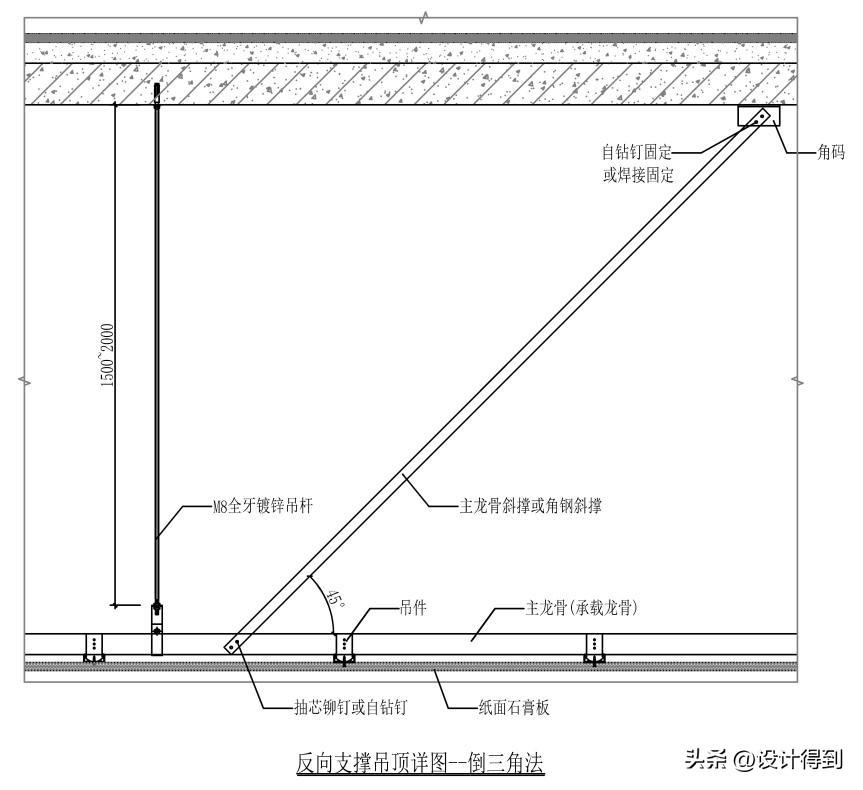

c、倒三角法

△倒三角法

倒三角法是在吊杆長度超過1.5m且小于2m時适用。安裝間距在2m以内，圍繞某一中心呈梅花形分布，且不應設置在同一直線上。

2、轉換層做法

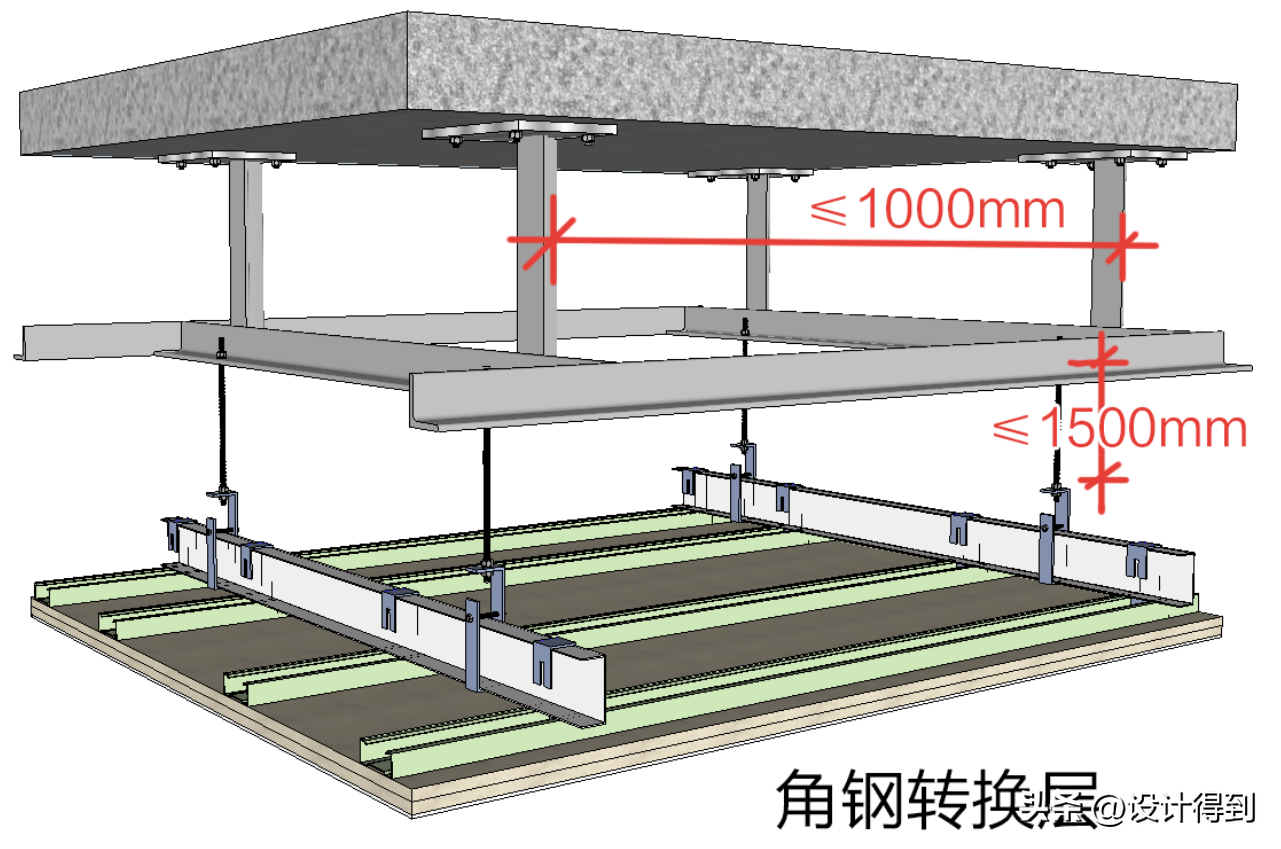

a、鋼架轉換層

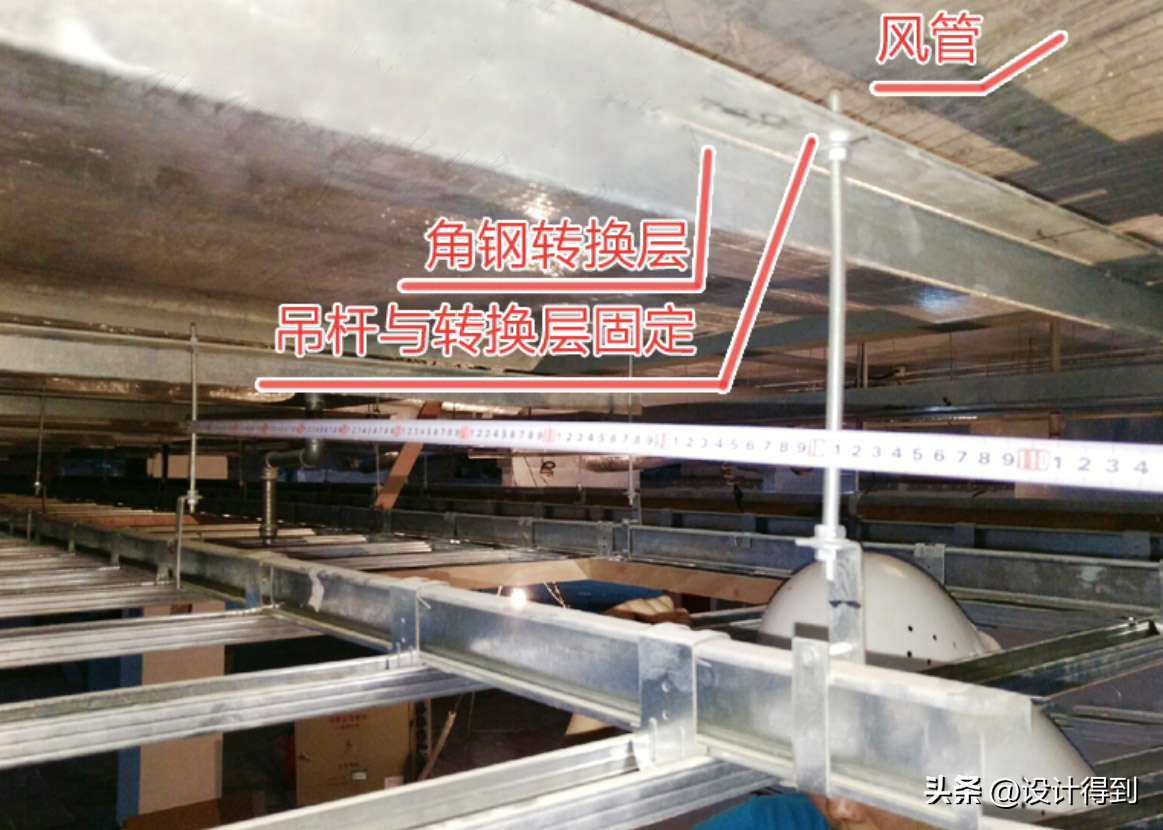

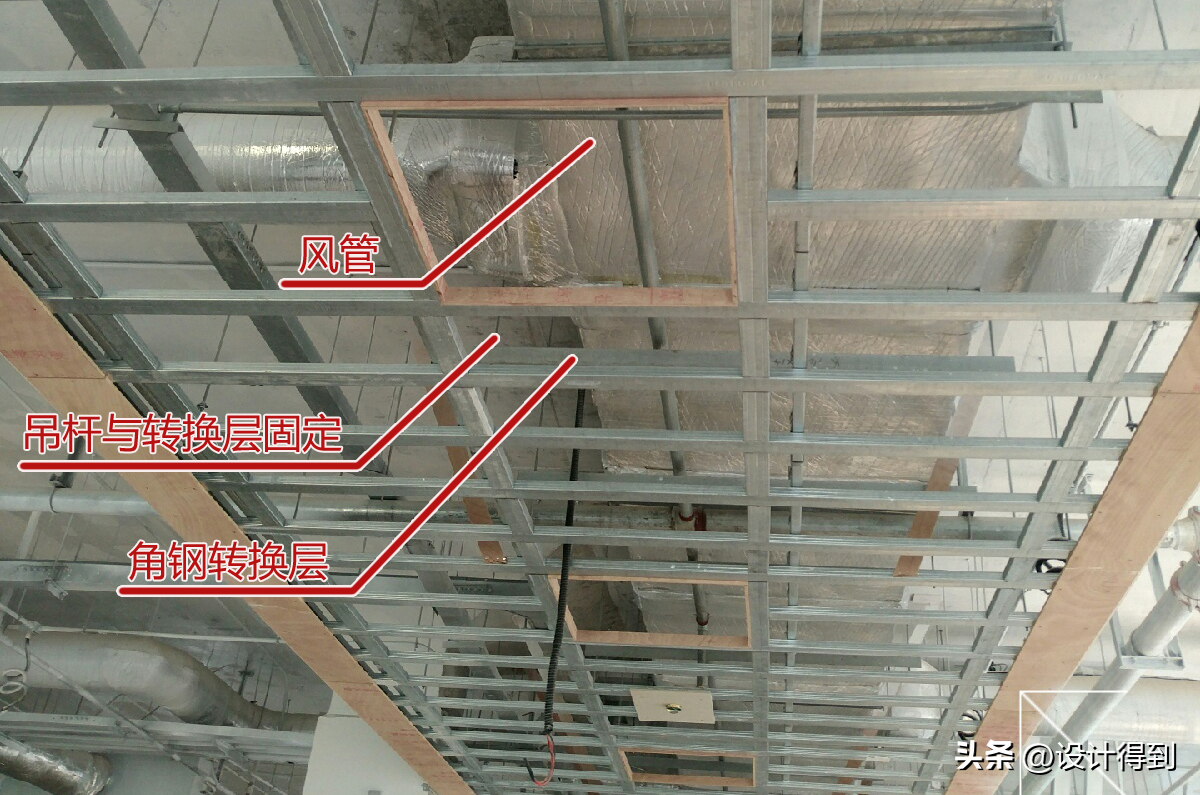

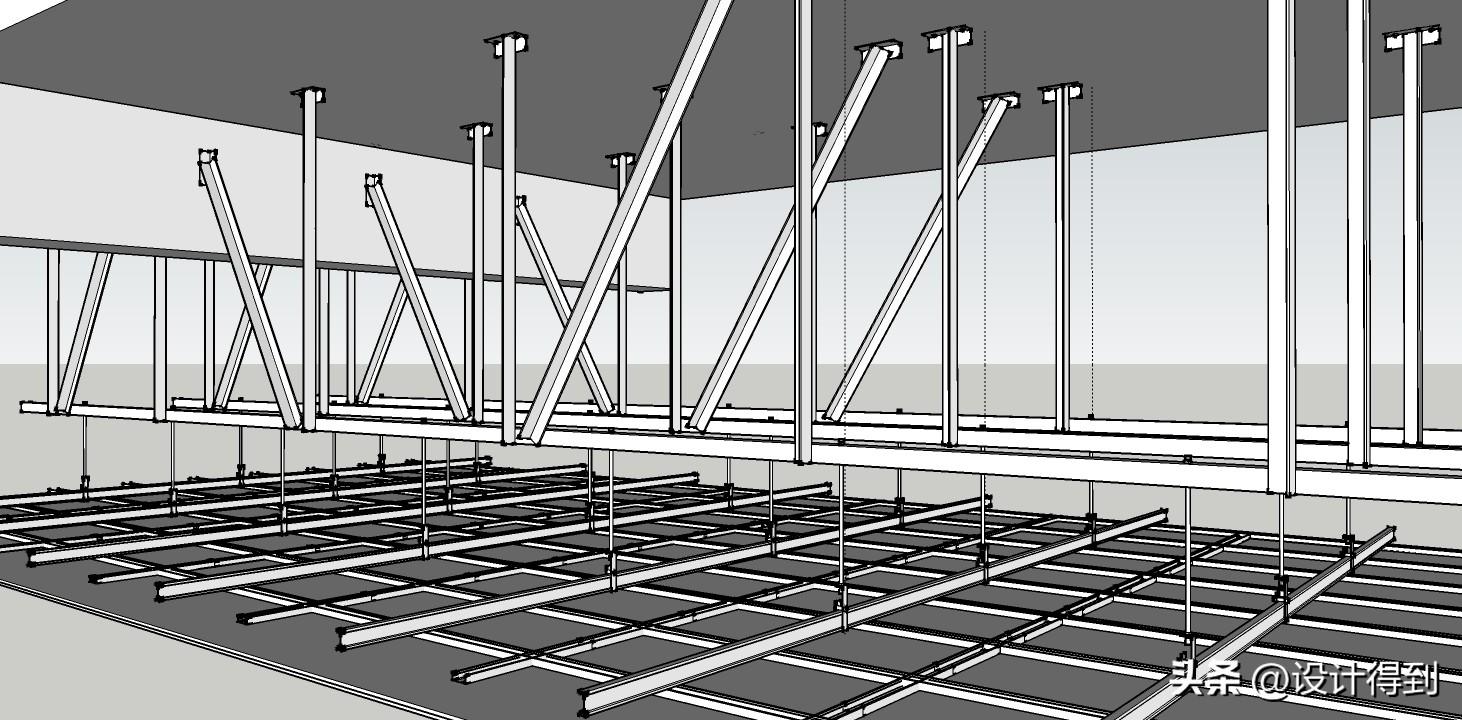

△角鋼轉換層

① 轉換層的吊杆采用角鋼、槽鋼等剛性構件，杆端與樓闆底面可靠連接。

② 爲保障轉換層的穩定，應有斜向撐與混凝土梁側、牆側可靠連接，縱橫向均應設置。

無法與梁側、牆側連接時，應在吊杆間設置交叉拉杆，縱橫向均應設置。

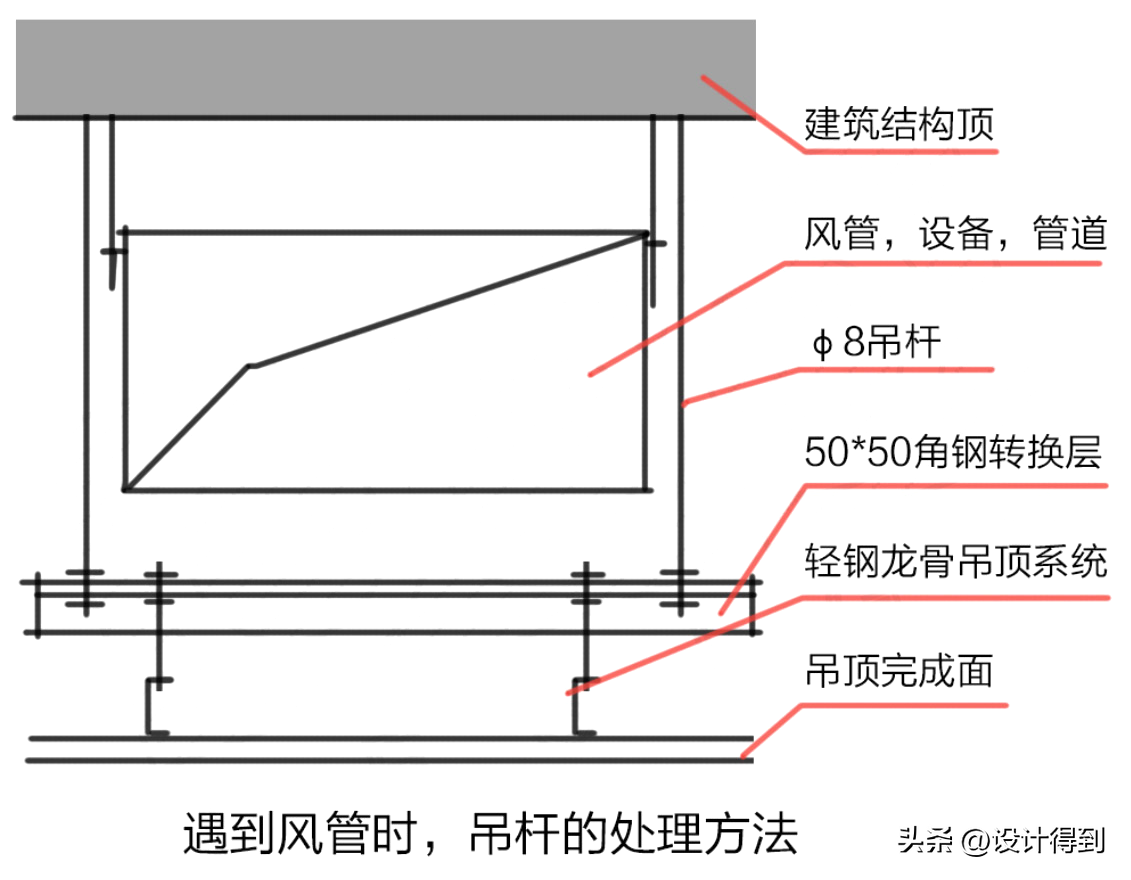

b、吊杆+鋼架轉換層

根據前面提到的内容可以知道，反支撐/轉換層的做法就是爲了讓吊杆的長度不大于1500mm，那麽轉換層的做法也可以做成：吊杆+角鋼+吊杆，這種做法相對全鋼架轉換層更節約成本，實際應用中更靈活。

好啦，這就是反支撐和轉換層的介紹了，怎麽樣，那你學會了嗎？
